Substation ground design

Why take this course?
برنامج CYMGRD هو إخصص لتصميم وتحليل شبكات الأرضي، ويُعتبر من أقدم وأكثر شمولية الإلكترونيك الخاصة بهذا الحوار. يسمح للمستخدم بتحليل وتصميم الشبكة الأرضي بناءً على موقع الطريق، وعملية الأرضي، وخصائص أجزاء الأرض. إليك وصف لمحتوى الدورة التعليمية التي قد تتضك مع CYMGRD:
-

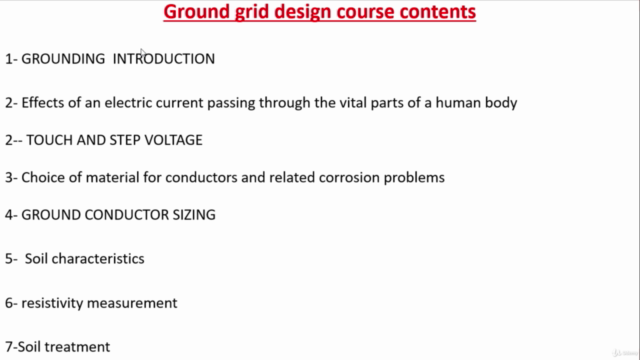

Introduction to Grounding: يُقدم معلومات أساسية حول أهمية الأرضي وكيفية كيف توصل جهد الأرضي في حماسة النظام الكهربائي.
-
Effects of Electric Current: يشرح أساليب الإعاقة الإلكترونية والخطر من إشادة الجهاز البشري.
-
Choice of Material for Conductors: يناقش المواصفات المطلوبة لمواد الأرضي، والآثار الكيميائية يمكن أن تؤسسها.
-
Ground Conductor Sizing: يعطى المعلومات حول اختيار القضي من الأرضي بناءً على حجم الطريق والإجراء لكفاءة الشبكة.
-
Soil Characteristics: يتحدث عن أنواع الأرض وكيف تؤثر خصائصها على الشبكة الأرضي.
-
Resistivity Measurement: يظهر إطارات ودخولات لقياس صفر المقاومة الكهربائية للأرض.
-
Soil Treatment: يناقش عمليات تحسين الأرض لتطوير مكافآت الأرضي.
-

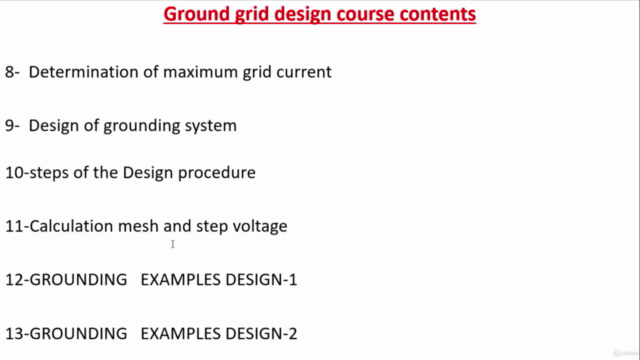

Determination of Maximum Fault Current: يعلم بحذر الاحتيالات القصيرة للشبكة الأرضي في حالة خطر.
-
Design of Grounding System: يوضح إجراءً لتصميم نظام أرضي آمن.
-
Steps of the Design Procedure: يقدم خطة مكشفة لإجراء التصميم.
-
Calculation of Mesh and Step Voltage: يعزز هذا على الحساب والتحليل منطقة الأرضي والطفيف (الإصطضام) الأدنى.

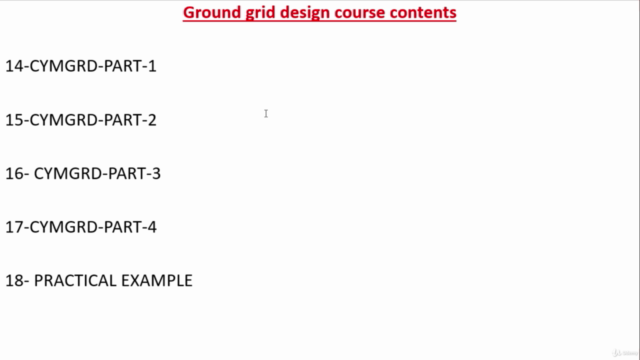

12-14 & 16-17. Examples of Design-1, Design-2, CYMGRD-PART-1, CYMGRD-PART-3, CYMGRD-PART-4: يتضمن هذه القائمة مجموعة من الأمثلة التي تظهر كيفية تطبيق الخصائص المحددة في دراسات حالة عمل.
- Practical Example: يناقش أمثلة محددة ومعجزة لوضع نظام أرضي في خطة معينة، مما يسمح لك بتطبيق المعلومات والمهارات الذي وردتها في الدورة.
هذا البرنامج يستخدم مجموعة من الأدوات والإطارات لتحليل وتصميم الشبكة الأرضي، بما في ذلك التعريفات الهندسية، والعرض التوزيعي (contour mapping)، وجميع نوع الإجراءات الرسومية المطلوبة. CYMGRD يوفر أيضًا محاكي لمزيد من التعلم والفهم، مما يجعله أداة قيمة للخبراء والطلاب الذين يعملون على تصميم الشبكات الأرضي.
